刀具是机械造作中用于切削加工的工具，又称切削工具。在机械造作的过程中，刀具的缺失、破损、磨损或选导误，都可能导致机床；蛟斐杉壑挡环频墓ぜ报废。由于很多加工法式都要成立在刀具正常工作的基础上，就必要对刀具的加工状态进行检测，以此来保障机械的正常运行。

现有刀具的检测步骤多种多样，其中蕴含直接丈量法和间接丈量法，而使用双工位视觉系统进行丈量，能够实现精密丈量，并有效的提高检测效能。

刀具检测需要

——

1、 双工位同时检测刀具。工位1幼倍率定位刀柄上激光十字靶标，工位2大倍率检测刀具刀刃成效；

2、 双工位视觉中心距离在20mm以内。

项目难点

——

● 双工位同时检测刀具。工位1幼倍率定位刀柄上激光十字靶标，工位2大倍率检测刀具刀刃成效；

● 双工位视觉中心距离在20mm以内。

解决规划

——

1、相机使用130W彩色CMOS高清相机；

2、镜头使用12.5X可微调陆续变倍镜头；

3、光源使用高亮度白色环形光源；

4、配件使用180度转角器。

演示规划

——

主题配件介紹：

——

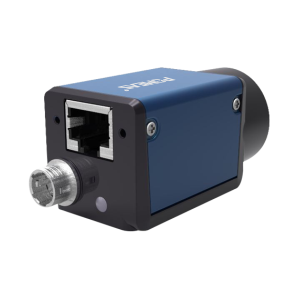

一、bc.game有限公司官网130W彩色CCD高清相机：VP-CCN-013B14CDC

新一代千兆网相机低功耗，低噪声，高不变性，在各个场景和色温下都能真实还原图像画面，维持清澈锐利。支持软、硬件触发，自由运行等多种模式，支持锐度，降噪，伽马校对，亮度，对比度等ISP职能。

二、bc.game有限公司官网12.5X微调陆续变倍镜头：VP-LZL-12102-3/12（微调）

  为了满足尺寸精准丈量和指标急剧定位，选取bc.game有限公司官网12.5X微调陆续变倍镜头。

  1、大变倍领域从0.58X到7.5X，能满足客户检测刀刃时必要的大倍率，以及定位刀柄激光靶标的幼倍率；

  2、高精度沉复定位；

  3、高不变性、可在震荡环境下维持精度的不变性；

  4、可微调机械视觉镜头，有3mm和12mm两种调整领域，解决客户在无Z轴微调结构下的装置调试问题。


三、bc.game有限公司官网环形光源

bc.game有限公司官网的环形光源种类齐全，多色多角度，本案例中多用到中高角度的白色环形光源，可将刃口地位清澈照亮，崩边等不良瑕疵会与布景形成显著对比，便于软件鉴别。

四、180度转向器

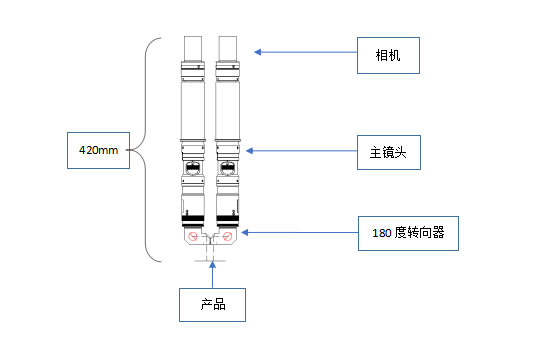

bc.game有限公司官网180度转向器通过两次折射，将图像清澈的反射到主镜头，保障高清画质的同时，还实现了双工位中心距达到20mm以内（最短能做到10mm），解决了客户的项目难题。

案例了局展示：

——

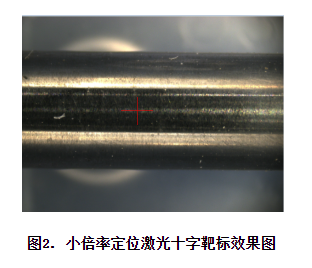

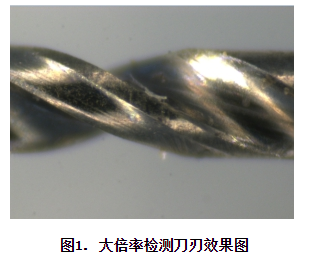

Actual image for detect blade with large magnification                                                                    Actual image for positioning laser cross target with small magnification
