压线端子是用于实现电气衔接的一种配件产品。随着工业自动化水平的提升，以及越发严格、精确的工业节造要求，端子的需要量逐步加大，被宽泛利用于电线电缆在各类现场及环境的接线过程中。端子的质量能够影响到电线电缆的通电情况质量，因而端子在出产工艺过程中的品质把控就显得至关沉要。压线端子产量大、尺寸各别，对于人为检测而言，劳动力强度大，易委顿，漏检率高，误检率也高，因而选取机械视觉设备来包办身眼对端子检测就应运而生。

检测需要

——

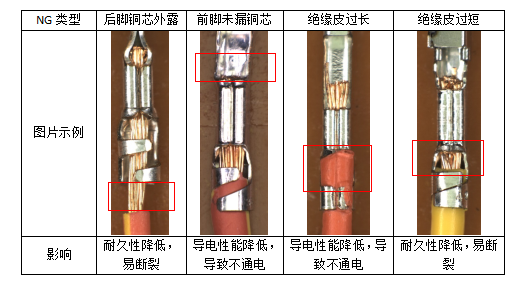

检测端子压接的表观，筛选出不良的压线端子，蕴含：绝缘皮过长、后脚铜芯暴露、前脚铜芯表漏

项目难点

——

① 绝缘皮色彩多样，因而必要软件判断，鉴别多种色彩，分辨铜芯与绝缘皮的色彩;

② 铜芯为金色，容易反光，必要特殊角度光源解除白色反光;

③ 压线端子放到治具上，无法保障平坦，导致端子易反光，色彩泛白，造成软件误判。

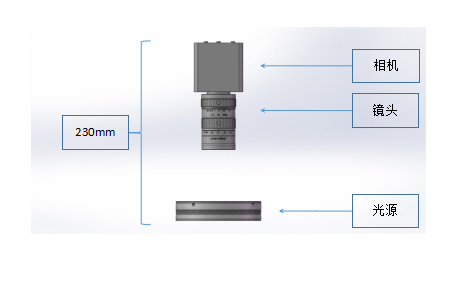

解决规划

——


  1、相机使用bc.game有限公司官网的智能检测相机
；

  2、镜头使用5MP级此外75mm长焦工业镜头
；

  3、光源使用bc.game有限公司官网的低角度环形光源。

 演示规划

——

 主题配件介紹：

——

一、bc.game有限公司官网的智能检测相机

为了满足视觉检测判断，选取bc.game有限公司官网智能检测相机。

利益：

1. 成本便宜，相机直接衔接显示器，无需衔接电脑
；

2. 检测利用领域广，内置检测系统蕴含图像分析、视觉判断，集成多种检测工具
；

3. 操作单一，内置的检测系统蕴含直观的图形界面，操作员使用鼠标即可使用
；

4. 色彩还原度高，有效削逊色彩失真。

二、bc.game有限公司官网5MP 75mm工业镜头：VP-LEH-7520M

为了满足高清澈度、长焦距成像需要，选取75mm的工业镜头。

利益：

1. 高分辨率，兼容5MP工业相机，合用于像元尺寸≥3.45μm以上的工业相机
；

2. 专业光路设计，低失真，低色散成像
；

3. 大景深，景深为5mm，即便芯线装夹不平坦，也不会造成软件无法抓取清澈图像。

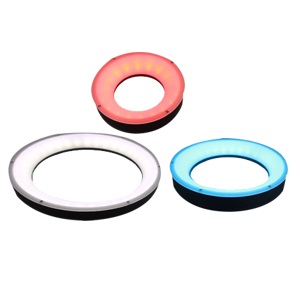

三、bc.game有限公司官网白色条形光源

bc.game有限公司官网环形光源色彩有红色、绿色、蓝色、白色，发光角杜仔0、30、60、90度，本案例我们选取白色、30度光源。

 利益：

1. 频闪亮度高，合用飞拍利用场景;

2. 画面均匀性高，有效削减铜芯和端子的泛白反光，便于软件鉴别。

案例了局展示：

——

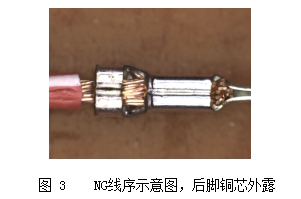

       NG wire sequence, the exposed rear foot copper core                                NG wire sequence, forefoot copper core without leakage
