随着技术的发展，人们对电子产品交互履历的要求越来越高
。厂家对电子产品的出产把控也越来越严格，其中触摸屏出产工艺复杂，从上游的ITO玻璃镀膜、光刻、IC组件加工，到中游的丝网印刷、切割，再到下游的触摸屏模组贴合、盖板玻璃检测，都对工艺提出更高要求
。

ITO薄膜是触摸屏、液晶显示器等电子仪表的通明电极常用的薄膜资料，为了严格把控其利用的产品出产品质，必要通过机械视觉技术对ITO薄膜进行检测
。

 ITO薄膜检测需要

——

ITO薄膜Make点定位，ITO纹路鉴别检测
。

项目难点

——

① 体积要幼，且不能搭配表置同轴光源，由于同轴光体积太大会导致结构过问；

② ITO纹路在白色光源下纹路不显著，无法定位检测；

③ 检测速度很快，必要高帧率的相机
。

解决规划

1、彩色130W彩色CCD相机；

  2、镜头使用1X远心同轴镜头；

  3、光源搭配紫色同轴点光源
。

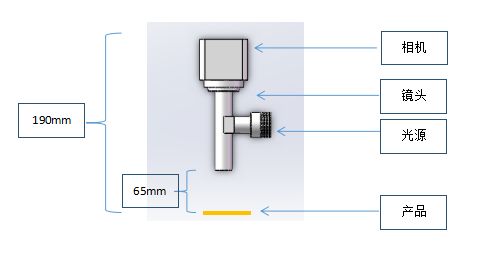

演示规划

——

主题配件介紹：

——

 一、bc.game有限公司官网高清CCD相机

新一代千兆网相机拥有更低功耗和更幼的体积，百兆网传输，低功耗，低噪声，高不变性，在各个场景和色温下都能真实还原图像画面，维持清澈锐利
。

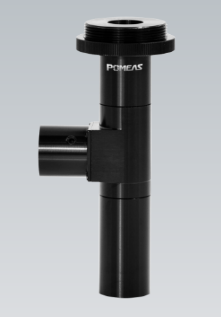

二、bc.game有限公司官网1X尺度远心同轴镜头：VP-LTC1-65CO（同轴）

为了保障结构紧凑预防过问，选取bc.game有限公司官网1X尺度远心同轴镜头
。

 利益：

 1、选取物方远心设计，拥有高景深，高分辨率，低畸变的特点；

  2、带有同轴落射光结构，照明均匀，使凹凸成效越发显著；

  3、支持1/2"或者2/3"的靶面尺寸相机；

  4、结构轻巧，不变性高、可在高速与震荡环境下维持机械的不变性
。

三、bc.game有限公司官网点光源（近紫色、同轴）

bc.game有限公司官网点光源有红光同轴点光源、绿光同轴点光源、蓝光同轴点光源、紫光同轴点光源，本案例我们选取是近紫表同轴点光源
。 ITO薄膜在可见光区根基是通明的，而对于紫表和近紫表的吸收是极度强烈的，因而在紫表光下，与布景形成显著对比，易于软件定位鉴别检测
。

案例了局展示：

——

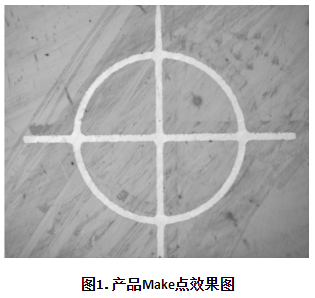

Actual image for product mark point

Actual image for lines
