检测需要

电感或电阻产品六个面的字符不良瑕疵鉴别和焊锡不良瑕疵检测。

项目难点

① 电阻以固定方向活动不能翻转，检测侧面时由于结构限度无法直接将镜头正对产品检测。

② 电阻表观不良类型多，使用通例单一光源无法将全数不良检出。

③ AOI光源能检测出大无数不良瑕疵，但通例工业镜头在RGB三通路光源下会出现离焦，导致图像不清澈。

解决规划

1、光源使用多色多角度的AOI光源，能正确反映出电阻表表的坡度信息；

2、镜头使用12.5X高精度变倍镜头,，结构不变，维持清澈成像；

3、搭配反射镜，提高画面亮度，使画面更清澈。

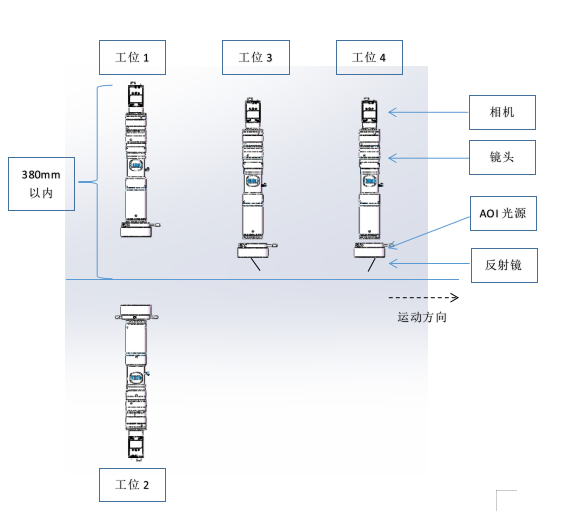

演示规划

主题配件介绍：

一、bc.game有限公司官网高清CCD相机

新一代千兆网工业相机拥有更低功耗和更幼的体积，1000m bit/s不变传输兼容百兆网，低功耗，低噪声，高不变性，在各个场景和色温下都能真实还原图像画面，维持清澈锐利。

二、bc.game有限公司官网12.5X高精度变倍镜头

为了满足尺寸精准丈量和指标急剧定位，使用bc.game有限公司官网12.5X陆续变倍镜头.

利益：

一、12.5X变倍比能满足客户的各类视野的检测需要；

二、超低离焦量能保障镜头在分歧色彩下的画面仍旧清澈；

三、高精度沉复定位；

四、不变性高、可在震荡环境下维持机械的不变性；

五、体型仍维持通常变倍镜头大幼，结构紧凑。

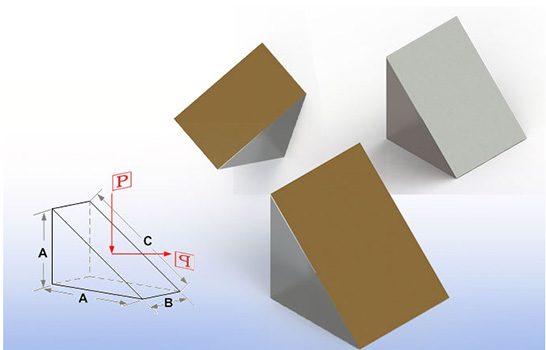

三、反射镜

反射镜是一种利用反射定律工作的光学元件。反射镜按状态可分为平面反射镜、球面反射镜和非球面反射镜三种;按反射水平，可分玉成反反射镜和半透半反反射镜(别名分束镜)。本案例中使用的是平面反射镜。


四、AOI视觉光源

多色多角度频闪AOI光源，能凸显出字符和焊锡的表表信息，结构紧凑，共同节造器能按客户的检测要求对频闪频率、色彩亮度等参数进行调控。本案例中可共同此光源检测电阻的漏件，错件，漏焊，多锡，三门峡，极性装反等缺点。

案例了局展示：

镜头光学倍率为3.5X，电阻尺寸大幼约1mm左右。以其中一个通路为基准对焦清澈，而后切换RGB通路观察电阻表表成效。

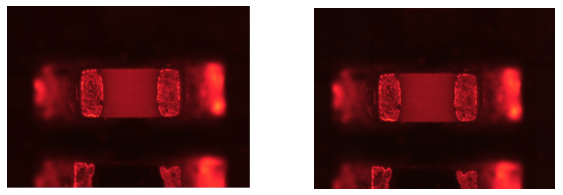

图1.红色通路成效图（左为通例镜头，右为变倍镜头）

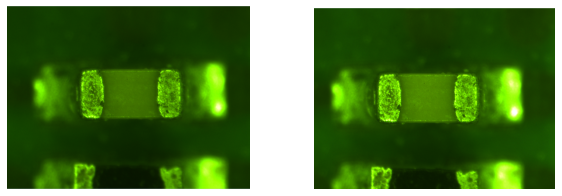

图2 . 绿色通路成效图（左为通例镜头，右为变倍镜头）

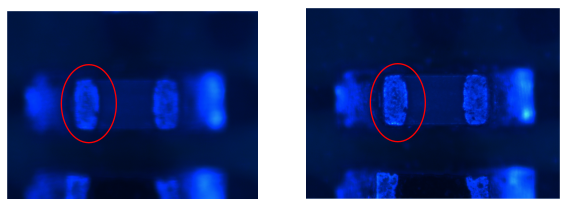

图3 . 蓝色通路成效图（左为通例镜头，右为变倍镜头）

如上所示，以光源红色通路对焦，绿色通路两款镜头都清澈，蓝色通路通例镜头显著离焦，影响检测，而bc.game有限公司官网12.5X自动变倍镜头则仍旧清澈，满足检测要求。

利用优势:

RGB通路在分歧放大倍数下的散焦极度幼，能够满足大大幼幼的片式电阻器，电感器和其他产品的查抄需要。
