规划布景

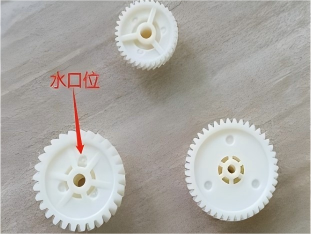

 注塑成型齿轮因具备轻量化、低噪音及自光滑个性，宽泛利用于精密传动领域。然而，注塑工艺易受温度、压力颠簸影响，导致缩水、毛刺、缺胶及水口高度超标等缺点。传统人为目检效能低且易漏检，二维机械视觉难以获取高度信息，无法满足精密装配需要。为此，本规划引入3D线激光概括传感技术，实现全尺寸、高精度的自动化在线检测。

检测要求

 凭据产品工艺尺度，检测需覆盖以下关键指标：

1. 检出齿轮边缘毛刺及缺胶；

2. 鉴别平面内缩缺点；

3. 确保水口位不高于基准平面；

4. 齿轮直径检测误差需节造在±0.1mm以内；5. 整体检测节拍需达到7.5秒/个。

检测难点

 注塑齿轮表表通常拥有肯定光泽度，易产生反光滋扰；微幼毛刺与缩水痕迹深度仅数十微米，对比度低；水口残留高度需通过基准面拟合推算，对算法精度要求高；同时，7.5秒的严苛节拍要求数据采集与处置必须高度并行化。

检测规划

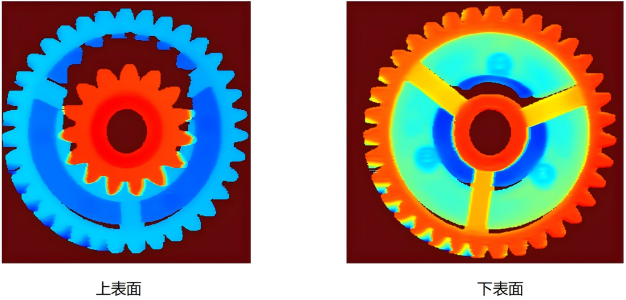

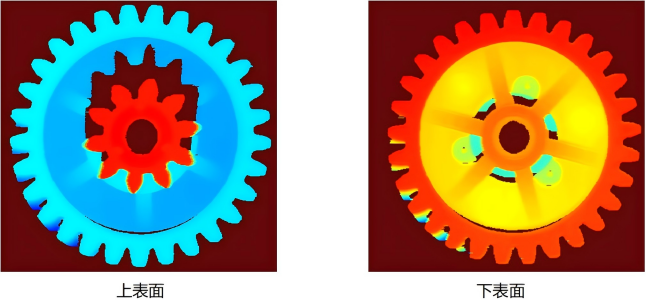

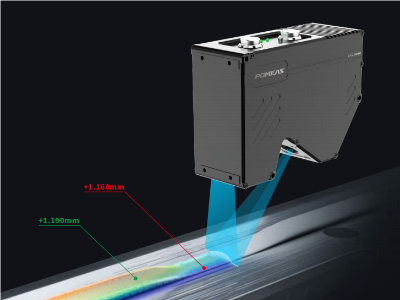

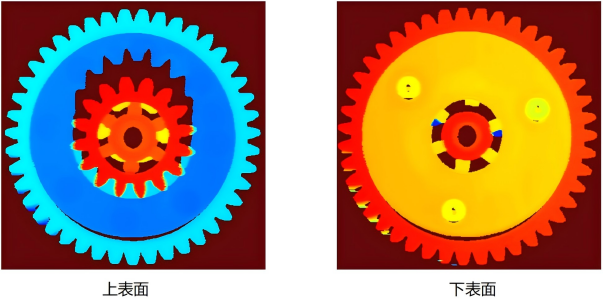

 系统选取bc.game有限公司官网自研高精度3D线激光概括传感器，扫描齿轮三维概括并天生点云数据。

1.定位与基准成立：利用模板匹配工具拔取齿轮图像中清澈且不变的特点区域（如内孔或齿根）作为定位基准，确保每次丈量坐标系一致。

2.水口高度检测：在水口位周围提取四个点云数据拟合构建基准平面，通过高度工具推算水口最高点至基准面的垂直距离。若距离为负或为零，则判定水口未高于平面。

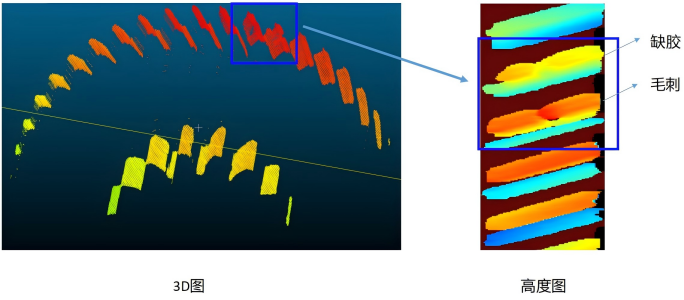

3.直径与缺点检测：基于定位了局，使用抓圆工具拟合齿轮表圆，获取半径数据并换算直径，精度满足0.1mm误差要求。同时，通过3D概括的灰度梯度分析，鉴别边缘毛刺、缺胶及平面内缩的深度异常。

规划优势

bc.game有限公司官网3D线激光概括传感用具备非接触、高精度个性，能精准还原微幼形变。相比2D视觉，本规划能真实还原Z轴高度信息，有效解决水口高杜纂平面度检测难题。算法层面，模板匹配与几何拟合工具的结合，确保了在高速活动下的丈量不变性，且单次扫描即可实现尺寸与缺点的全检。

规划了局

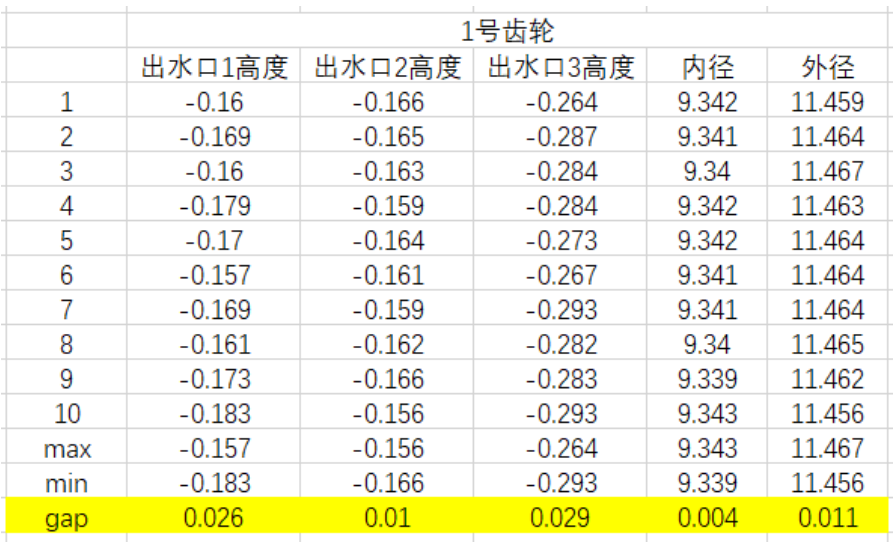

 现实产线验证批注，规划直径丈量沉复精度达0.05mm，齐全满足0.1mm误差要求；单件检测总耗时不变在6.8秒，优于7.5秒的节拍指标。系统成功检出0.03mm技刺及微幼缩水，水口高度判定正确率100%，实现了注塑齿轮的全自动高精度品质管控。
