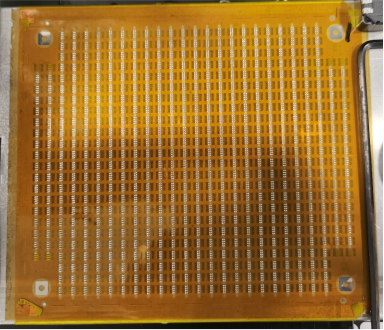

在电子造作领域 ，FPGA（现场可编程门阵列）作为高度集成的电路组件 ，其焊接质量直接影响到产品的机能与靠得住性。其中 ，焊点高度的精确丈量是评估焊接质量的关键指标之一。
检测规划

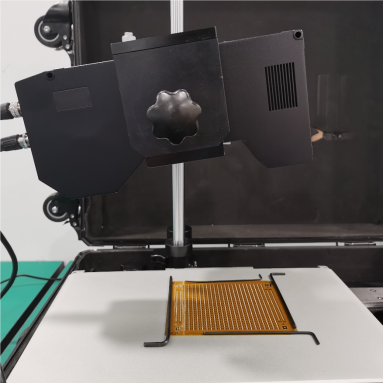

规划选取线激光概括扫描传感器 ，通过非接触式丈量方式获取FPGA焊点的三维概括信息。为削减环境噪点对丈量了局的影响 ，传感器装置时相机需倾斜约10° ，这一设计奇妙地利用了光学道理 ，有效过滤了部门滋扰信号 ，提高了丈量的正确性。
检测流程
1. 数据采集：线激光概括扫描传感器急剧扫描FPGA表表 ，天生高精度的三维点云数据。

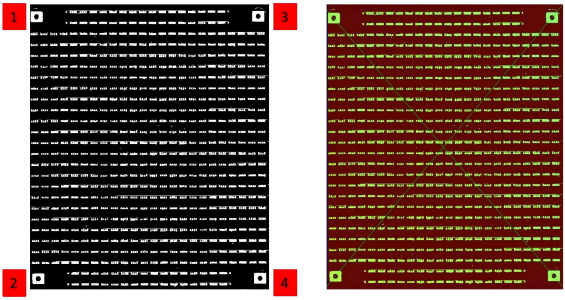

2. 图像处置：搭配专业的检测软件 ，将三维点云数据转换为灰度图像 ，便于后续分析处置。通过鉴别点位1、4区域圆的圆心连线与点位2、3区域圆的圆心连线的交点坐标 ，实现产品的精确定位 ，确保每次丈量的基准一致。

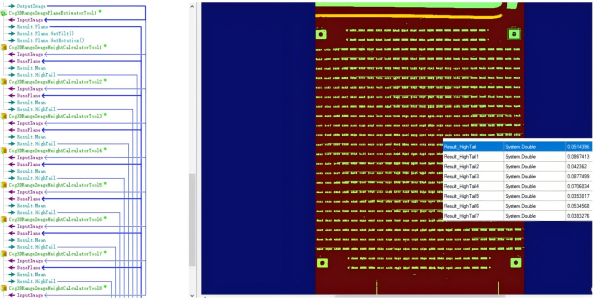

3. 高度推算：在已定位的产品3D图中 ，拔取1、2、3、4四个方形区域的关键点 ，拟合出基准平面。随后 ，通过推算各焊点相对于该基准平面的高度差 ，得出焊点的精确高度数据。
了局展示
规划优势
- 高精度：非接触式丈量预防了物理接触可能带来的误差 ，倾斜装置的相机设计进一步提升了丈量精度。
- 高效性：自动化流程大幅缩短了检测功夫 ，提高了出产效能。
- 不变性强：通过精确定位和基准平面拟合 ，有效抵消了产品搁置不平带来的误差 ，确保了数据的不变性和靠得住性。
应对检测难点
针对产品量测时需维吃旖整的要求 ，本规划通过优化量测平台设计 ，选取高精度定位夹具 ，确保FPGA在丈量过程中的不变性。同时 ，软件中的自动校准职能也能在肯定水平上赔偿产品微幼的不平坦 ，进一步提升丈量正确性。
验证测试

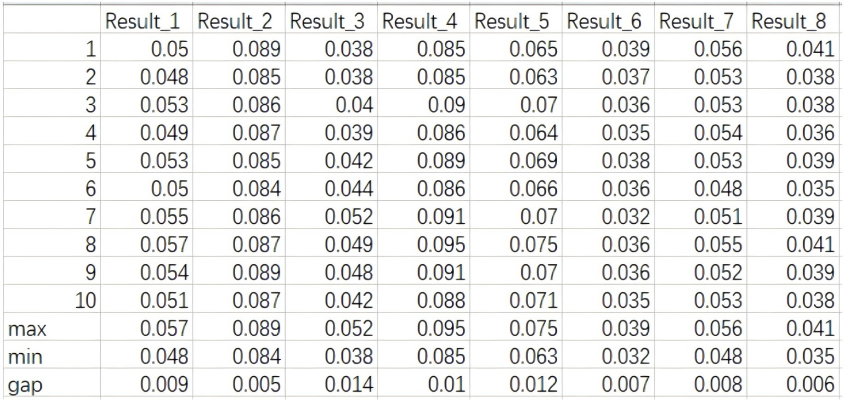

为验证规划的靠得住性 ，拔取FPGA上的多个焊点进行10次来回测试 ，了局显示各焊点高度数据颠簸极幼 ，证了然该规划在数据不变性方面的卓越阐发。
