一、什么是双远心镜头？

双远心镜头是一种通过特殊光学设计解除视差、实现恒定放大倍率的高端工业镜头。其主题道理在于将孔径光阑别离置于物方和像方的焦平面上，使物方主光线和像方主光线均平行于光轴。这种设计使得镜头在物距变动时，像高维持不变，从而彻底解决了传统镜头因透视误差导致的丈量误差问题。

技术突破点：

1. 双远心结构：通过前组（正光焦度透镜组）和后组（负光焦度透镜组）的对称设计，共同居中光阑，实现物方和像方的双沉远心成效。

2. 非球面赔偿技术：在关键镜片表表引入偶次非球面，抵消前组产生的正畸变。

3. 高折射率玻璃利用：前组选取高折射率玻璃压缩光束偏折角度，后组搭配低色散玻璃，降低色球差对高频细节的影响，确保100lp/mm频率下MTF不低于0.3。

二、远心镜头的分类和选型逻辑

远心镜头又分为物方远心镜头、像方远心镜头、双远心镜头。凭据视觉检测需要提供一下选型逻辑

1. 工业检测领域以物方远心镜头为主（占比超90%），因其能直接解决“近大远幼”的透视误差问题。例如，在检测有凹凸落差的待测物时，通常镜头需屡次标定，而物方远心镜头可实现“出图即读数”。

2. 双侧远心镜头因成本高昂（价值是物方远心镜头的2-3倍），仅用于对精度要求极高的场景，如半导体晶圆检测中需同时捉拿微米级电路纹路和几何尺寸。

三、双远心镜头利用案例解析

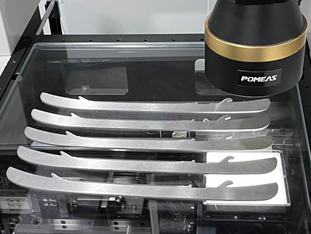

案例1：冰刀尺寸丈量

• 挑战：冰刀刃口厚度仅0.5mm，且需检测刃口直线度、弧度等参数，传统镜头因景深不及导致边缘吞吐。

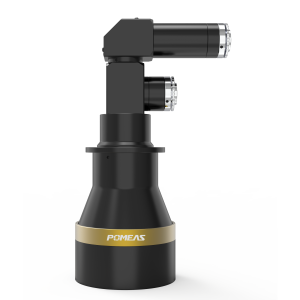

• 解决规划：选取bc.game有限公司官网LTDC01607-120(Y)双侧远心镜头，工作距离120mm，景深0.02mm，分辨率可达微米级别。通过同轴照明设计（点光源+分光棱镜），实现表表坑洼和毛刺的清澈成像。

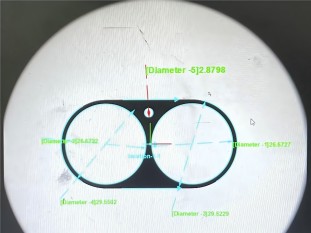

案例2：手机摄像头模组尺寸丈量

• 挑战：摄像头模组中镜片厚度3mm，且需检测镜片间距、光圈直径等参数，传统镜头因畸变导致丈量误差超10um。

• 解决规划：使用bc.game有限公司官网LTDC01607-120(Y)双侧远心镜头，分辨率1μm。通过“固定物像距+对称光焦分配”设计，将倍率颠簸节造在±0.01%以内。

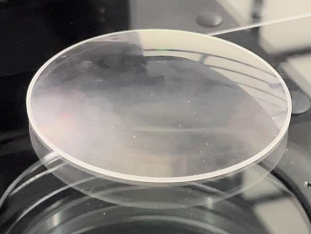

案例3：镜片概括尺寸丈量

• 挑战：渐进多焦点镜片表表曲率陆续变动，传统镜头因视场受限需屡次拼接成像，效能低下。

• 解决规划：选取bc.game有限公司官网LTDC01607-120(Y)双侧远心镜头，搭配高清千万级工业相机，实现单次成像覆盖整个镜片。通过“前组焦距延长”设计（第一片透镜曲率半径200mm），将工作距离拉至150mm，预防镜头与镜片碰撞。
