在自动化产线中，继电器与PCB板的精密装配始终是品质管控的关键环节。若何确保继电器引脚与PCB板定位孔、定位象征的亚微米级对准，直接关系到后续焊接良率与整机机能。
检测痛点与精度门槛
产线要求视觉系统在高速节拍下，不变输出继电器定位孔中心坐标及角度误差，并将数据实时传递至贴装执行端。其中，定位孔的沉复检测精度需节造在 0.015mm 以内，而板上辅助定位线的概括误差则须优于 0.025mm。这一精度等级对成像系统的畸变节造、算法抗滋扰能力提出了双沉挑战。
硬件选型组合战术

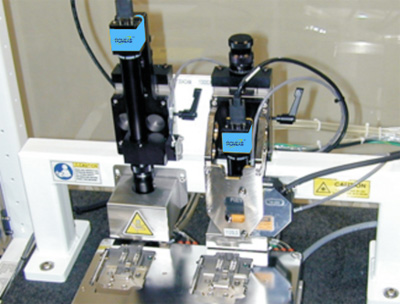

为两全大视野与低畸变，前端选取 高分辨率尺度远心光路，共同 千兆以太网工业技阵相机，确保物方分辨率满足亚像素细分需要。照明？檠∮ 多角度环形LED光源，通过调节光强与角度，在继电器金属表表与PCB阻焊层之间造作梦想灰度对比，使定位孔边缘和定位线特点清澈可辨。
软件算法处置流程
1. 触发采图与预处置
表部PLC同步信号触发光源频闪，相机瞬时抓拍当前工位图像。软件自动对原始图像进行噪声滤波与对比度加强，解除环境杂光滋扰，为后续定位奠定干净数据基底。
2. 特点定位与精密匹配
内置 专业几何定位工具（PatMax系列算法），选取模板匹配与边缘梯度分析相结合的战术，在ROI区域内急剧锁定定位孔圆心及定位线中心。该工具具备旋转、缩放及亮度变动下的鲁棒性，单像素细分精度可达 1/40 pixel，有效应对来料轻微角度偏转。
3. 坐标换算与数据交互
实现图像空间到物理空间的标定转换后，系统将X、Y、Rz偏移量打包为自界说和谈数据包。通过 RS232、RS485 或工业以太网（Ethernet/IP） 与下游贴装节造器实时通讯，支持MODBUS等主流现场总线，确保每次对位指令的延长不变在毫秒级。
