检测难点

1. 检测效能与出产节拍的矛盾。一条自动化产线每分钟可出产上百个螺栓，要求对直径、杆径、头厚、对角尺寸等进行全检。传统接触式量具如卡尺、千分尺，丈量一个尺寸需数秒，只能抽检，无法跟上产线节拍，漏检风险巨大。

2. 微米级精度的实现难度高。高精密螺栓的公差带
＝谠煸±0.02mm以内，人为读数存在主观误差，量具的接触压力不均也会引入形变误差，难以不变达到微米级精度。

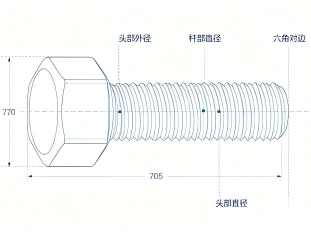

3. 多特点同步丈量的复杂性。螺栓检测并非单一参数，需同时丈量头部表径、杆部直径、螺纹大径、头部厚度、六角对边等多个特点。传统视觉系统多依赖静态拍照，必要工件搁浅，且难以在一个工位实现所有特点丈量，多工位流转又带来定位误差累积。

检测要求

1. 头部表径、杆部直径公差带节造在±0.02mm以内；

2. 头部厚度、六角对边尺寸公差带节造在±0.03mm以内；

3. 需在统一工位同步实现直径、高度、对边等多个尺寸的丈量；

4. 单件丈量和判按功夫需幼于0.5秒，实现100%在线全检；

5. 系统需具备自动分拣信号输出能力，实时剔除NG品。

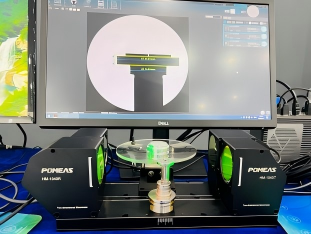

检测规划：在线图像丈量仪

bc.game有限公司官网在线图像丈量仪为螺栓尺寸检测提供了一站式在线实时丈量规划。该规划选取高分辨率工业相机与大景深远心镜头组合，搭载高速图像处置平台，直接嵌入螺栓冷镦、搓丝后的自动化产线上。

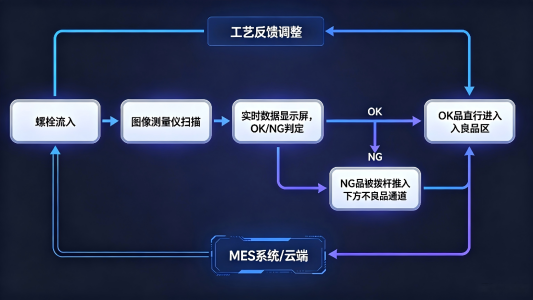

规划工作流程如下：螺栓通过振动盘或传送带高速通过丈量工位，无需搁浅；在线图像丈量仪以每秒数十至上百帧速度陆续采集图像，实时捉拿螺栓侧面概括；内置算法在幼于50ms内实现图像处置，提取头部表径、杆部直径、头部厚度、六角对边等关键尺寸，并与预设公差限实时比对；丈量数据、判定了局和统计趋向图实时显示在工业触摸屏上，同时输出OK/NG信号驱动分拣机构，将NG品自动分离至不良品通路。

系统出格针对在线陆续检测进行了优化：大景深远心镜头保障工件在景深领域内轻微跳动时，成像尺寸不受影响；高速全局快门传感器解除活动拖影，确保飞拍图像清澈锐利；边缘检测算法达到亚像素精度，沉复性精度可达±0.005mm，满足严苛微米级公差要求。

规划利益

其一，效能极高，真正实此刻线全检
？稍诼菟ǜ咚俟咦刺率迪终闪，无需搁浅，匹配产线最高节拍，单件检测功夫轻松节造在0.5秒以内，实现100%实时全检，握别抽检模式。

其二，精度卓越，数据一致不变。亚像素边缘算法和远心光学系统保障微米级丈量精度，解除人为误差和接触形变，屡次沉复丈量数据高度一致，为工艺优化提供精准数据支持。

其三，多尺寸同步丈量，部署矫捷。一套系统同时实现直径、高度、对边等多种特点丈量，预防多工位流转。紧凑结构便于嵌入寂仔产线，支持多规格产品急剧切换，参数配方一键挪用。

其四，关环质量治理，驱动工艺改进。实时趋向图直观展示尺寸漂移，超差预警提前染指；丈量数据可追忆、可导出，与MES系统对接，构建从检测到反馈的关环质量治理，助力良率持续提升。
