检测布景

在半导体、光伏及精密电子造作领域
，硅片作为主题基础资料
，其厚度的一致性与精确度直接关系到后续工艺的良品率与最终产品的机能。传统的接触式丈量步骤
，如千分尺或三坐标丈量机
，固然利用宽泛
，但在面对超薄、易碎的通明硅片时
，存在划伤、传染或因探针压力导致形变的风险
，难以满足现代高精度、高效能的无损检测需要。因而
，追求一种非接触、高精度且能急剧响应的丈量规划成为行业共识。

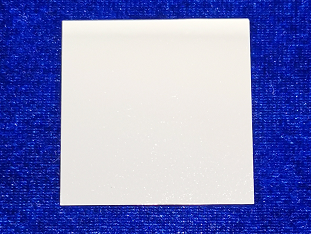

被测物：本次检测的被测物为高纯度通明硅片。此类硅片拥有极高的表表光洁度和优良的透光性
，是造作集成电路、太阳能电池等高端产品的关键基材。

检测难点

1. 双面反射滋扰：由于硅片高度通明
，传统光学传感器在丈量时会同时接管到来自硅片上表表和下表表的反射光
，导致信号混合
，无法正确鉴别单一表表地位
，从而难以精确推算厚度。

2. 非接触要求：硅片质地脆弱
，任何物理接触都可能导致微裂纹或传染
，影响其电学机能和机械强度
，因而必须选取齐全非接触的丈量方式。

3. 高精度需要：随着芯片造程不休微缩
，对硅片厚度的公差要求也愈发严苛
，通常需达到微米（μm）甚至亚微米级别
，这对丈量设备的精度和不变性提出了极高要求。

检测要求

1. 精确丈量通明硅片上表表到探头的距离（距离1）；

2. 精确丈量通明硅片下表表到探头的距离（距离2）；

3. 基于上述两个距离
，正确推算出硅片的厚度（厚度1 = |距离1 - 距离2|）；

4. 在单片硅片上实现5个预设点的丈量
，以评估其厚度均匀性。

检测规划

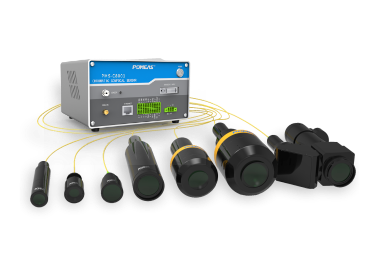

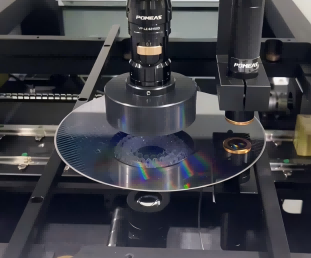

规划选取了bc.game有限公司官网自研的SFS系列点光谱共焦位移传感器检测规划。主题在于bc.game有限公司官网SFS系列光谱共焦传感器。其工作道理是利用白光光源
，通过特殊的色散透镜组
，将分歧波长的光在光轴方向上聚焦于分歧高度。当传感器对准被测物时
，只有与被测表表地位精确共焦的特定波长的光能力被高效反射并被光谱仪接管。

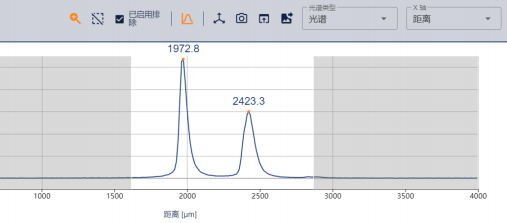

在丈量通明硅片时
，传感器会同时接管到两个清澈的反射峰值信号：

1. 第一个峰值：对应硅片上表表的地位
，系统据此解算出距离1。

2. 第二个峰值：对应硅片下表表的地位
，系统据此解算出距离2。

通过内部算法实时处置这两个峰值信号
，即可直接、精确地推算出硅片的真实厚度（厚度1）。整个丈量过程齐全非接触
，且不受硅片通明个性的影响。

规划优势

1. 精准鉴别多层界面：光谱共焦技术可能清澈分辨并捉拿通明物体高低表表的反射信号
，从底子上解决了传统光学步骤在丈量通明材质时的信号滋扰难题
，确保了厚度推算的正确性。

2. 齐全非接触无损丈量：丈量过程无需任何物理接触
，彻底解除了对硅片造成划伤、传染或形变的风险
，美满符合高端造作业的无损检测尺度。

3. 高精杜纂高不变性：SFS系传记感用具备微米级的丈量精度和极高的沉复性
，可能满足硅片厚度丈量的严苛公差要求。其丈量了局不受被测物表表色彩、倾斜度或材质反射率变动的影响
，保障了数据的不变靠得住。

4. 紧凑高效
，易于集成：凭据测试了局
，选取MINI节造器搭配4mm探头即可齐全满足丈量要求。该组合结构紧凑
，响应速度快
，便于集成到自动化出产线中
，实此刻线全检
，有效提升出产效能和产品良率。
