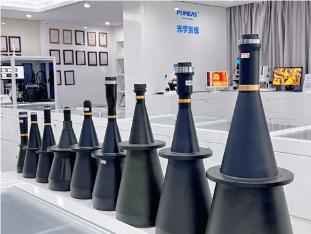

什么是远心镜头
？

远心镜头是一种特殊的光学镜头，其设计主题在于解除视差误差，确保在肯定物距领域内，物体上各点的成像倍率维持恒定，不会因物体在物面内的地位偏移或前后移动而产生丈量误差。相较于通常光学镜头，远心镜头更注沉成像的正确性和不变性，尤其合用于高精度丈量与检测场景。?

远心镜头分类?及利用

1. 物方远心镜头：重要特点是入射光线的主光线与镜头的光轴平行，可有效解除因物体前后移动（沿光轴方向）导致的丈量误差，合用于 PCB 板厚度、元件高度等尺寸的丈量。?

2. 像方远心镜头：成像光线的主光线与光轴平行，能削减因探测器（如相机传感器）地位偏移对成像精度的影响，常用于 PCB 板上微幼缺点（如线路划痕、焊盘缺口）的清澈成像检测。?

3. 双侧远心镜头：同时具备物方远心和像方远心的个性，既解除物体前后移动的误差，又预防探测器地位偏移的影响，是 PCB 高精度检测（如精密线路尺寸丈量、元件引脚间距检测）的梦想选择。?

PCB 检测的主题需要与远心镜头的适配性?

PCB（印刷电路板）作为电子设备的主题载体，其质量直接影响电子设备的机能与靠得住性。PCB 检测重要涵盖尺寸精度检测、缺点检测、元件装配检测三大类需要，而远心镜头的个性与这些需要高度符合：?

• 尺寸精度需要：PCB 板上线路宽度、间距、焊盘直径、元件引脚间距等尺寸精度要求极高（常达微米级），通常镜头因视差误差，丈量了局易受物体地位影响，远心镜头的恒定倍率个性可确保尺寸丈量误差低于 0.1%。?

• 缺点检测需要：PCB 常见缺点如线路短路 / 断路、焊盘氧化、元件虚焊、异物残留等，缺点尺寸幼且对比度低，远心镜头的高分辨率和低畸变个性，能清澈还原缺点细节，预防因成像变形导致的漏检或误检。?

• 装配一致性需要：PCB 元件装配需保障元件地位、高度的一致性，远心镜头可精准捉拿元件三维位相信息，辅助判断元件是否偏移、倾斜或漏装。?

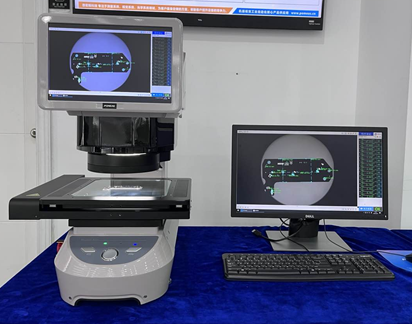

远心镜头在 PCB 检测中的具体利用场景?

（一）PCB 板尺寸丈量?

1. 线路与间距丈量：在 PCB 造作的蚀刻工序后，需检测线路宽度、线路间距是否切合设计尺度（如 0.1mm 线宽 ±0.01mm 公差）。选取双侧远心镜头搭配高分辨率工业相机，可拍摄 PCB 线路的清澈图像，结合机械视觉算法（如边缘检测算法），精准提取线路边缘坐标，推算线宽与间距，丈量精度可达 ±2μm。?

2. 焊盘尺寸与地位检测：焊盘的直径、圆心地位直接影清脆续元件焊接质量。物方远心镜头可解除焊盘表表凹凸差（如镀锡层厚度差距）导致的丈量误差，通过成像确定焊盘的现实尺寸与设计坐标的误差，确保误差节造在 0.05mm 以内。?

3. 板厚与孔径丈量：对于多层 PCB 板，需检测板厚均匀性及导通孔孔径。利用物方远心镜头结合激光位移传感器，可实现板厚的非接触式丈量；针对导通孔，双侧远心镜头可拍摄孔的正投影图像，推算孔径尺寸及孔位偏移，预防通常镜头 “近大远幼” 导致的孔径丈量误差。?

（二）PCB 缺点检测?

1. 线路缺点检测：线路短路（相邻线路异常连通）、断路（线路断裂）、划痕（线路表表危险）是常见缺点。像方远心镜头可清澈成像线路细节，即便线路存在微幼划痕（如 0.02mm 宽、0.1mm 长），也能通过图像灰度对比差距被鉴别；对于短路缺点，远心镜头的低畸变个性可预防线路成像沉叠，正确判断短路区域。?

2. 焊盘缺点检测：焊盘氧化（表表发黑）、缺口（边缘缺失）、异物附着（如焊渣残留）会影响焊接导电性。远心镜头搭配环形光源，可加强焊盘表表的明暗对比，氧化区域因反射率降低出现暗区，缺口则阐发为边缘不齐全，异物通过灰度差距凸显，检测正确率可达 99.5% 以上。?

3. 导通孔缺点检测：导通孔梗塞（金属碎屑或树脂残留）、孔壁镀层不良（镀层厚度不及或脱落）会导致信号传输故障。双侧远心镜头可拍摄导通孔的垂直成像，梗塞缺点阐发为孔内暗区，镀层不良则通过孔壁灰度不均鉴别，结合图像分析可急剧筛选出不合格通孔。?

（三）PCB 元件装配检测?

1. 元件地位偏移检测：SMT（表表贴装技术）后，电阻、电容、芯片等元件可能出现地位偏移（如 X/Y 方向偏移、旋转偏移）。远心镜头可拍摄元件的正投影图像，通过对比元件现实地位与设计坐标，推算偏移量（如偏移量超过 0.1mm 则判定不合格），同时检测元件是否漏装。?

2. 元件高杜纂共面性检测：部门元件（如 BGA 球栅阵劣注衔接器）需保障高度一致和引脚共面性，不然会导致焊接虚接。物方远心镜头结合三角丈量道理，可获取元件的高度信息，判断高度误差（如 BGA 球高度误差需≤0.03mm）；对于引脚共面性，通过成像可检测引脚是否存在凹凸差，确保共面度切合要求。?

远心镜头在 PCB 检测中的优势?

• 低畸变率：远心镜头的畸变率通常低于 0.1%，远低于通常工业镜头（畸变率常为 1%-5%），可预防因成像变形导致的检测误差，尤其合用于 PCB 精密结构（如微幼线路、引脚）的检测。?

• 无丈量视差：通常镜头因物距变动会产生视差，导致统一物体分歧地位的丈量了局不一致；远心镜头通过特殊光学设计，在划定物距领域内忽视差，确保物体肆意地位的丈量精度一致。?

• 高分辨率与高对比度：远心镜头选取高透光率光学玻璃和多层镀膜技术，可削减光线反射与散射，提升图像分辨率（最高可达 1200 万像素）和对比度，清澈出现 PCB 微幼缺点与精密结构。?

• 适应多样检测环境：远心镜头可搭配分歧波长的光源（如可见光、紫表光、红表光），适应 PCB 分歧检测场景（如通明基板检测、元件象征鉴别）；同时，部门远心镜头具备防尘、防雾设计，可在 PCB 出产车间的粉尘、湿度环境下不变工作。

远心镜头凭借低畸变、忽视差、高分辨率的个性，已成为 PCB 高精度检测的主题光学组件，在尺寸丈量、缺点检测、元件装配检测等场景中阐扬不成代替的作用
