丈量布景：为何干注电子元件上的幼器件高度？

1、保险产品质量与靠得住性

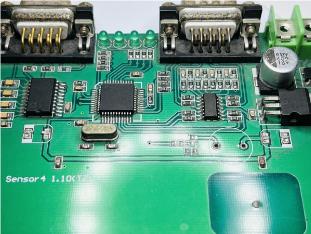

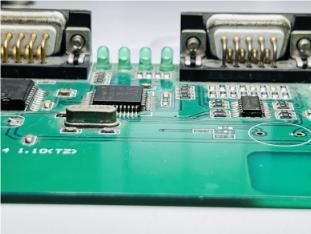

在现代电子造作中，电子板上密集散布着各类微幼元器件，如芯片、电阻、电容等。这些元器件的高度直接影响着电路板的整体装配质量和电气机能。若高度超出设计领域，可能导致相邻引脚短路、焊点虚接等问题，进而引发设备故障甚至安全隐患。通过精确丈量幼器件高度，可能实时发现出产过程中的误差，确保每一个元器件都切合设计规范，从而保险电子产品的持久不变运行。

2、适应精密化出产需要

随着电子产品不休朝着轻薄化、高机能化的方向发展，对元器件尺寸和间距的要求日益严苛。传统的丈量伎俩难以满足高精度、高效能的出产需要，尤其是在大规模量产情况下，急剧正确地获取大量元器件的高度数据变得至关沉要。因而，寻找一种可能实现微米级精度且具备高速丈量能力的检测步骤是当前电子造作业亟待解决的问题。

丈量规划：线激光概括扫描传感器

1、技术道理概述

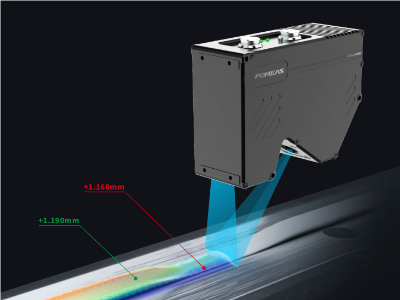

线激光概括扫描传感器基于光学三角丈量道理工作。它发射出一条窄带状激光束照射到被测物体表表，由于物体表表的升沉变动，反射光会产生散射。传感器内部的图像传感器接管这些散射光，并凭据激光入射角度、反射光线地位以及预先标定好的几何干系，推算出物体表表各点的高度信息。这种非接触式的丈量方式不会对被测物体造成危险，尤其合用于脆弱或易变形的电子元件。

2、系统组成与部署

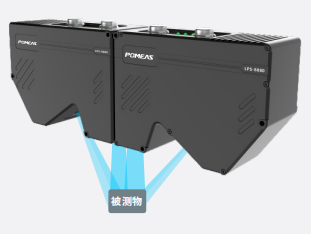

1. 选用高分辨率、高精度的线激光概括扫描传感器作为重要丈量工具。该传感器应具备较幼的光斑尺寸和较高的采样频率，以满足对微幼元器件的精密丈量要求。

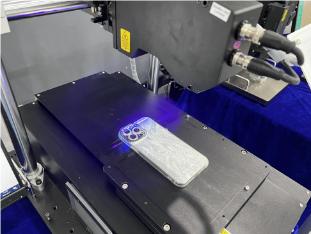

2. 为了覆盖整个电子板区域，通；岽钆涠维或三维精密活动平台。活动平台带头电子板依照预设蹊径移动，使激光顺次扫过各个待测元器件。活动平台的沉复定位精度需达到较高水平，以保障屡次丈量了局的一致性。

3. 建设壮大的推算机节造系统，掌管采集传感器传来的数据，并进行实时处置和分析。软件算法会对原始数据进行滤波、拟合等操作，提取出正确的元器件高度值，并将了局可视化展示，方便操作人员直观相识丈量情况。

3、丈量流程详解

1. 校准阶段：在使用前，对线激光概括扫描传感器进行全面校准。蕴含零位校准，即确定无被测物时的基准平面；以及量程校准，验证传感器在分歧高度领域内的线性度和正确性。这一步骤确保后续丈量了局的靠得住性。

2. 装夹固定：将待测电子板安稳搁置在活动平台上，选取专用夹具将其牢固固定，预防在丈量过程中产生位移。对于较大尺寸的电子板，可分段进行丈量，并在拼接处做好象征，以便后续数据整合。

3. 扫描丈量：启动活动平台，使其依照设定的速度和轨；郝贫，同时线激光概括扫描传感器持续发射激光并进行数据采集。在这个过程中，传感器会纪录下电子板上每个元器件表表的高度信息，天生具体的三维点云数据。

4. 数据分析与汇报天生：推算机节造系统对接管到的数据进行处置，鉴别出各个元器件的地位和天堑，推算出它们的高度值，并与预设的尺度阈值进行比力。若是发现超出公差领域的情况，系统会自动报警提醒。最终，天生蕴含丈量了局、统计分析图表和合格与否结论的汇报，供质量部门存档和追忆。

优势凸显：线激光概括扫描传感器的怪异价值

1、急剧高效，大幅提升产能

线激光概括扫描传感器可能在一次扫描过程中获取整条线上多个点的二维概括信息，相较于传统的逐点丈量方式，大大提高了丈量速度。出格是在面对大批量出产的电子板时，它能够在短功夫内实现大量元器件的高度丈量工作，有效缩短了出产周期，提高了企业的出产效能。

2、非接触式丈量，呵护敏感元件

由于选取了光学丈量道理，无需与被测物体直接接触，预防了因机械压力导致的元器件败坏或形变。这对于一些表表镀层较薄、质地脆弱的电子元件尤为沉要，保障了丈量过程的安全性和正确性。

3、批量丈量，满足全检需要

在电子造作行业中，为了保障产品质量，往往必要进行全检而非抽检。线激光概括扫描传感器能够轻松实现对整块电子板上所有元器件的同时丈量，无论是规定分列还是不规定散布的元件，都能急剧正确地获取其高度信息，满足了大规模出产的全检需要。

4、矫捷性强，适应多样化场景

该传感器能够凭据分歧的电子板尺寸、元器件布局和丈量要求进行矫捷配置。通过调整激光参数、活动平台的速度和轨迹，以及数据处置算法，能够适应各类复杂的丈量工作。无论是单面板还是多层板，无论是通例状态还是异形元件，都能得到有效的丈量。

5、数据丰硕，助力深度分析

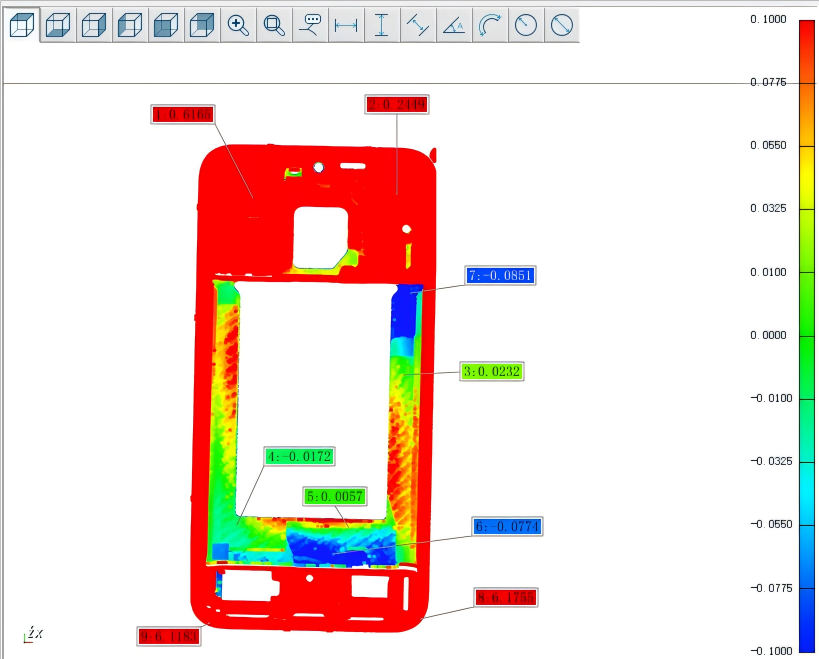

除了提供单一的高度数值表，线激光概括扫描传感器还能天生具体的三维点云数据和二维截面图。这些丰硕的数据不仅能够用于判断元器件是否切合高度要求，还能够进一步分析其平坦度、倾斜度等几何个性，为出产工艺改进和质量问题排查提供更多线索。
