规划布景

在工业出产和检测领域，对产品表观概括扫描及尺寸丈量的需要日益增长。对于丈量要求较为单一，且产品尺寸不大于 200mm 的场景，搭建一套高性价比的线激光传感器三维扫描规划极具实用价值。

规划主题组件

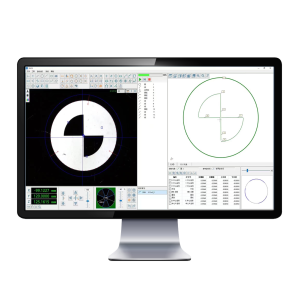

一、丈量软 MetX

丈量软 MetX 是整个规划的数据处置中枢。它职能丰硕，具备壮大的点云数据处置能力，可对传感器采集到的原始数据进行去噪、滤波，确保数据的正确性。在丈量过程中，软件能自动鉴别丈量指标的特点点，急剧实现尺寸推算，如长度、直径、角度等，为用户输出直观、精确的丈量汇报。此表，该软件操作界面简洁，支持用户自界说丈量参数，能轻松适配分歧的丈量工作，极大降低了使用门槛。

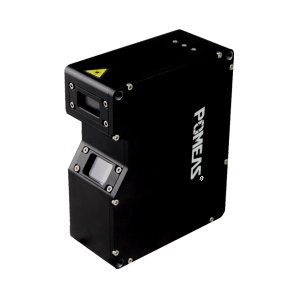

二、3D 概括扫描传感器

3D 概括扫描传感器作为数据采集的关键设备，基于线激光三角丈量道理工作。当传感器发射的线激光照射到被测物体表表时，反射光被传感器内部的相机接管，通过推算激光线在相机成像平面上的地位变动，便能获取物体表表的三维坐标信息。这款传感器丈量精度可达亚毫米级，可能清澈捉拿物体表表的轻微特点，满足产品表观概括扫描和尺寸丈量的要求。其丈量领域在 200mm 以内，可轻松应对各类中幼型产品的检测工作。同时，传感器拥有较高的采样频率，能急剧实现数据采集，有效提升丈量效能。

三、活动平台

活动平台为被测物体的移动提供精确节造，确保传感器可能全面扫描物体表表。本规划选取高精度直线滑台搭配步进电机的活动平台。直线滑台的沉复定位精度可达 ±0.05mm，保障了丈量过程中物体移动的正确性和不变性。步进电机可通过节造脉冲信号实现精确的速度和地位节造，用户可凭据丈量需要矫捷设置物体的移动速度和蹊径。此表，活动平台的承载能力能满足大无数不超过200mm产品的沉量要求，确保扫描过程安稳靠得住。

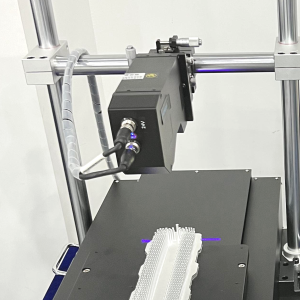

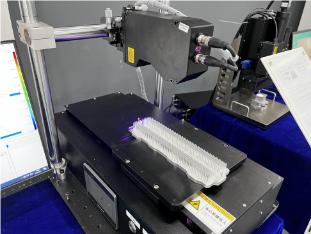

系统搭建

1. 硬件衔接：将 3D 概括扫描传感器固定在相宜的支架上，确保其可能不变地照射到活动平台上的被测物体。将传感器与推算机通过数据线衔接，保障数据传输的不变。同时，将活动平台的节造器与推算机衔接，实现对平台活动的节造。

2. 软件装置与配置：在推算机上装置丈量软 MetX，并凭据传感器和活动平台的型号进行相应的参数配置。设置传感器的采集频率、丈量领域等参数，以及活动平台的移动速度、行程等参数。

工作流程

1. 丈量筹备：将被测物体搁置在活动平台上，调整物体的地位和姿势，确保传感器可能齐全扫描到物体表表。在丈量软 MetX 中设置好丈量工作，如选择丈量类型、界说丈量区域等。

2. 数据采集：启动丈量法式，活动平台依照预设的蹊径带头被测物体移动，3D 概括扫描传感器同步采集物体表表的三维数据。传感器将采集到的原始数据实时传输到推算机中。

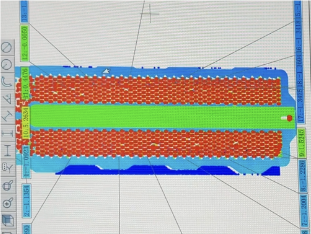

3. 数据处置与分析：丈量软 MetX 对采集到的原始数据进行处置，去除噪声和异常点，天生精确的点云模型。软件凭据预设的丈量算法，对物体的表观概括和尺寸进行分析推算，天生丈量汇报。

4. 了局输出：用户可在丈量软 MetX 的界面上查看丈量了局，蕴含物体的尺寸参数、概括图形等。丈量汇报支持多种体式输出，如 PDF、Excel 等，方便用户进行数据存档和后续处置。

规划优势与利用场景

（一）规划优势

1. 高性价比：规划选用的丈量软 MetX、3D 概括扫描传感器和活动平台均为成熟产品，价值相对较低，在满足根基丈量要求的同时，有效降低了系统搭建成本。

2. 操作轻便：丈量软 MetX 的简洁界面和自动化丈量职能，以及活动平台的精确节造，使得整个丈量过程单一易懂。

3. 丈量精度高：3D 概括扫描传感器的亚毫米级精度和活动平台的高精度定位，保障了丈量了局的正确性，可能满足产品表观概括扫描和尺寸丈量的精度要求。

（二）利用场景

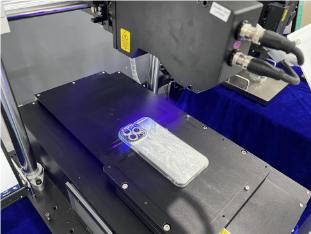

1. 造作业：可用于零部件的尺寸检测、质量节造，确保产品切合设计要求。例如，在手机表壳、汽车零部件等出产过程中，对产品的表观概括和尺寸进行急剧检测，实时发现出产中的缺点。

2. 文物；び敫丛欤憾杂仔臀奈锝腥，获取其精确的表观数据，用于文物；ぁ⒔ǜ春透丛。通过本规划，能够在不危险文物的前提下，急剧获取文物的三维信息。

3. 教育科研：在高校和科研机构的讲授和钻研中，用于物体的三维建模、丈量尝试等。该规划单一易用，成本较低，适合讲授和科研场景。
