晶圆表表检测难点：

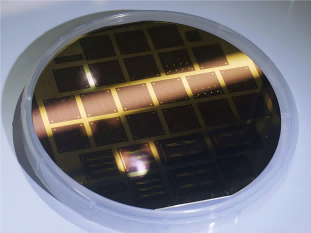

随着半导体工艺的飞速发展，晶圆表表缺点的检测面对着越来越多的挑战 。晶圆是半导体造作的主题部件，其表表质量直接影响到芯片的机能和靠得住性 。
1、检测精度要求高：晶圆表表缺点尺寸往往极度微幼，甚至达到纳米级别，这就要求检测设备具备极高的分辨率和精度 。
2、检测速度快：半导体造作是一个高速流程，晶圆必要在短功夫内实现多个检测环节，以确保出产效能和产品质量 。
3、缺点类型多样：晶圆表表可能出现的缺点类型多多，如划痕、裂纹、杂质、氧化等，这些缺点的检测必要分歧的技术伎俩和算法 。
4、检测环境复杂：晶圆检测过程中可能受到多种表部成分的滋扰，如温度、湿度、光照等，这些成分城市影响检测了局的正确性 。
晶圆表表检测设备：
为了满足晶圆表表缺点检测的高要求，市场上出现了多种先进的检测设备 。以下是几种常见的晶圆表表缺点检测设备

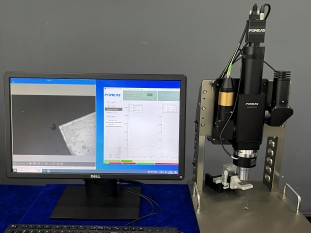

1、激光自动对焦显微系统
① 道理：利用激光束的自聚焦个性实现精确焦点节造，通过工业相机捉拿图像，激光传感器敏感感知焦距变动，从而实现自动对焦 。
② 特点：拥有高精度、高效能、非接触式检测蹬着势，可能实现微米级此外检测精度 。合用于晶圆造作过程中的涂膜检测、显影刻蚀监控、杂质散布检测以及芯片封装过程中的凸点高度和共面性检测等 。

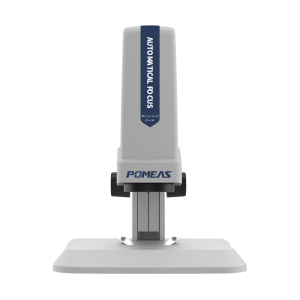

2、4K变倍镜头自动对焦视频显微镜
① 道理：选取4K高清镜头和变倍技术，通过调整镜头的放大倍数和焦距，实现对晶圆表表的高清澈度观测 。
② 特点：拥有大靶面、高分辨率、精度高、效能高、可陆续性蹬着势 。可能更快更清澈捉拿晶圆产品造作过程中存在的尘埃残留、氧化、刮伤、线性缺点等瑕疵 。

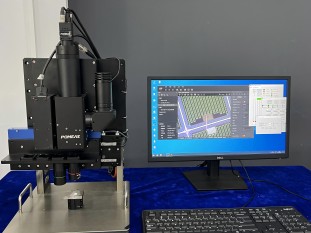

3、光谱自动对焦显微系统
① 道理：通过度析光谱信息来实现自动对焦，利用分歧材质对光的吸收、反射和透射个性，实现对晶圆表表的精确检测 。
② 特点：可能提供丰硕的光谱数据，为晶圆检测提供更全面的信息 。合用于对分歧材质的晶圆进行精确检测，尤其在复杂的检测环境下阐发杰出 。
