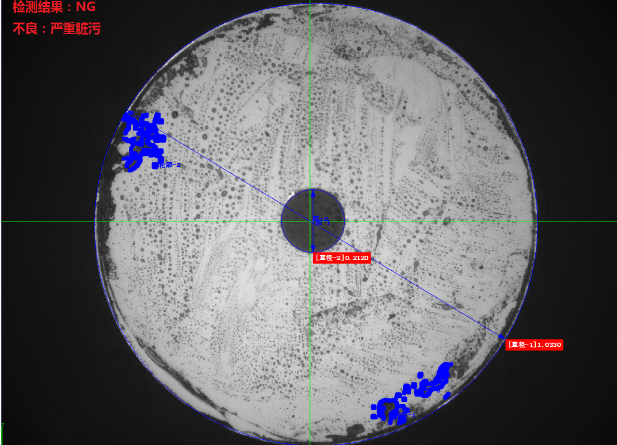

1. 高精度缺点检测：
半导体芯片的出产对精度要求极高，表表缺点如划痕、崩边、异物等城市严沉影响芯片的电气个性和最终产品的机能 。FA镜头通过其高分辨率和高对比度的特点，可能清澈地捉拿到这些微幼的缺点，援手检测人员实时发现并纠正问题 。高分辨率确保即便是最微幼的缺点也能被正确检测出来，而高对比度则使缺点与周围环境之间的分辨越发显著，提高检测的正确性 。
2. 自动化检测与鉴别：
在半导体出产线中，FA镜头时时与先进的图像处置软件相结合，实现自动化的缺点鉴别、尺寸及状态丈量 。这种自动化的检测方式不仅大大提高了检测效能，还削减了报答成分的滋扰，提高了检测的靠得住性和一致性 。通过规划硬件组合与软件算法的优化，FA镜头可能在分歧光照前提下维持不变的图像质量，确保检测了局的正确性 。
3. 适应多种光源与环境：
半导体出产环境复杂多变，对光源的要求也各不一样 。FA镜头具备宽光谱响应的特点，可能适应多种光源前提，确保在分歧环境下都能维持高质量的图像输出 。这种适应性使得FA镜头在半导体产业中拥有宽泛的利用远景，可能满足分歧出产环节的需要 。
4. 耐用性与不变性：
半导体出产线通常要求设备拥有高度的耐用性和不变性，以应对长功夫、高强度的出产需要 。FA镜头作为工业级镜头，其设计充分思考了这些成分，可能在恶劣的工业环境下维持不变的机能输出 。这种耐用性和不变性确保了FA镜头在半导体产业中的持久靠得住使用 。
5. 提升出产效能与良率：
通过利用FA镜头进行自动化检测与鉴别，半导体产业可能显著提逾越产效能和产品良率 。自动化检测削减了人为过问的环节，加快了检测速度；而高精度的检测则确保了产品质量的不变性 。这些优势使得半导体产业可能更好地应对市场需要的变动，提高竞争力 。
